五十鈴洗掃車采用國六汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。副發動機驅動風機和高壓水泵，副發動采用康明斯140馬力柴油發動機。風機用 5.3高壓離心風機,效率高、風量大，**高風量達2000m3/h。高壓水泵采用品孚型柱塞柱，流量合適，壓力高，允許**高壓力達10MPa，清水箱充分利用了車載空間，容積大，容積達4m3。垃圾箱采用單層不銹鋼結構，傾翻卸料，帶高液位報**保護裝置和自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開**，可實現左、右全掃等作業模式。寬吸嘴的吸口寬度達到2100mm，確保作業總寬度大于2.8mm。4個高度可調的吸嘴輪，能方面調整和保證吸嘴與路面間的合理間隙。吸嘴內高有噴水桿，盡可能多地將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能**大限度減少高壓水氣流沖起污物產生的二次污染。左右噴水桿安裝在吸嘴上，隨吸嘴升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到**佳清洗效果。開式液壓系統驅動左右立掃升降、左右掃盤旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。底盤變速箱側取力器驅動低壓水泵，實現灑水車的低壓沖洗功能。專用工作裝置電控系統采用PLC智能化**，一鍵式作業起動和停機操作。
五十鈴洗掃車車具有路面清洗、路面清掃路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 多種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣 。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業。可以像灑水車一樣對路面進行低壓沖洗作業。
五十鈴洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。
1、軸距(3815）型國六二類底盤，駕駛室?guī)胺较蛑Γ鋫浣?52匹馬力發動機，輕量化，超靜音，低油耗。
2、副發動機采用性能強勁的康機140馬力發動機。
3、離合器采用廈門南超自動離合器驅動風機和高壓水泵，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。
4、采用洛陽上市公司，北玻臺信大功率耐磨免維護離心風機，無噪音，效率高風量大，使用壽命長。
5、高壓水泵采用德國高壓水泵（前沖/側噴/中噴/后噴霧/沖洗水**/垃圾箱自潔裝置），流量合適，壓力高，允許**高壓力達到10MPa。
6、清水箱充分利用了車載空間，容量大，容積達4m3，內置水位報**器，水箱內部做防腐，防銹，防毒處理，使水泵運行更安全，保障了清掃的效率。
7、垃圾箱采用雙層內膽不銹鋼結構，內部加裝過濾網板，能有效地防止樹葉、塑料袋之類的輕飄物堵塞風口及灰塵的排出。內置污水報**系統，通過后門處污水閥方便的將污水排**下水道，**大限度的利用了垃圾箱裝載垃圾的空間。廂體采用傾翻卸料，帶高壓沖洗自潔裝置。
8、自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。
9、左右立掃為單掃盤，減少了掃刷的數量和掃刷消耗量，能降低使用成本。掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開**，可實現右掃和全掃等不同的作業模式。

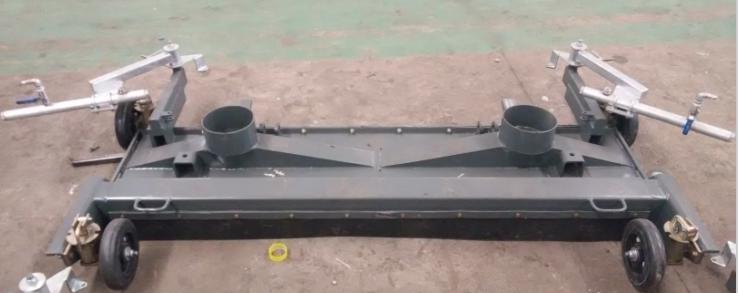

10、寬吸嘴的吸口寬度達到1800mm，確保作業總寬度大于2.8m。4個高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。
11、吸盤內有噴水桿，高壓洗滌噴嘴布置在吸盤內部，不但清洗效果好，還能**大限度減少高壓水氣流沖起污物產生的二次污染。左右噴桿安裝在吸盤上，隨吸盤升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到**佳清洗效果。
12、車廂尾部帶可調節的霧狀噴水桿，在節約水的同時消除二次污染及美化路面的效果。
13、掃盤擺線馬達采用美國伊頓原裝進口，使用壽命長穩定可靠，故障率低。
14、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。
15、采用海普瑞斯液壓電磁閥，關鍵電控元件采用德國西門子電器開關，可靠性高，使用壽命長。
17、液壓元件采用集成疊加設計，駕駛室電液集中**，操作方便。
18、加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。

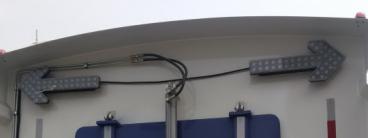

19、后部采用LED箭頭燈**示燈，保證行車作業安全。
20、非不銹鋼件經電泳防銹處理，經久耐用。
21、副架承重梁用截面長160mm寬80mm厚10mm的方鋼焊接而成，保障了整車安全性，讓車輛行駛更安全。
22、外觀造型電腦設計，高位側裙，曲面過渡，整體協調勻稱。達到低油耗，低噪音，流線型外觀設計。
23、該車輛可根據客戶需求裝配雪鏟，升降平臺，高炮。充分利用空間，實現一車多用。
整車性能與結構參數表
作 業 性 能 | 洗 掃 作 業 | **大洗掃寬度（含路緣清洗寬度） | m | 3 |
路面洗掃寬度（不含路緣清洗寬度） | m | 2.8 | ||
洗掃速度 | Km/h | 3∽25 | ||
清洗水額定壓力 | MPa | 10 | ||
清洗水額定流量 | L/min | 85 | ||
清 掃 作 業 | 清掃寬度 | m | 2.8 | |
清掃速度 | Km/h | 3∽25 | ||
保潔速度 | Km/h | 3∽50 | ||
**大清掃能力 | M2/h | 70000 | ||
卸料角 | ° | ≥48 | ||
低壓沖洗寬度 | m | 20 | ||
清水箱總?cè)莘e | L | 4000 | ||
垃圾箱總?cè)莘e | L | 4000 | ||
行駛性能 | **高車速（滿載） | km/h | 100 | |
**大爬坡角 | ° | 30 | ||
制動距離（滿載30Km/h） | m | ≤10 | ||
**小轉彎直徑 | m | 19 | ||
結構尺寸 | 外形尺寸（長X寬X高） | mm | 6930X2140X2540 | |
軸距 | mm | 3800 | ||
表2主要部件型式與參數
華通牌HCQ5071TXSQL6洗掃車 | |||
汽 車 底 盤 | 底盤型號、類別、生產企業 | 五十鈴 | |
發動機型號、生產企業 | 4KH1CN5HS | ||
發動機額定功率KW | 96 | ||
輪胎 | 前輪 | 7.00-16 14PR,7.00R16 14PR | |
后輪 | 7.00-16 14PR,7.00R16 14PR | ||
燃油種類 | 柴油 | ||
副 發 動 機 | 標準配置 | 型號、生產企業 | 康明斯140馬力 |
離合器 | 廈門南超自動離合器， | ||
風 機 | 型式 | 洛陽北玻高壓離心風機 | |
液 壓 系 統 | 型式 | 開式，電液**集中操縱 | |
主要元件 | 齒輪泵/1件、手壓泵/1件、 擺線馬達/2件、液壓缸 集成塊等 | ||
溢流壓力 | 15MPa | ||
液壓油容量 | 60L | ||
電 氣 系 統 | **方式 | 手動**、機電液互鎖等 | |
底盤車系統電壓 | 12V | ||
工作裝置系統電壓 | 12V | ||
蓄電池型號 | 6V (2只串聯) | ||
高 壓 清 洗 系 統 | 高壓水泵 | 型式 | 柱塞泵 |
型號 | xxT71021 | ||
額定壓力 | 12MPa | ||
系統使用壓力 | 8MPa | ||
額定流量 | 85L/min | ||
額定轉速 | 1000r/min | ||
傳動型式 | 窄V帶傳動 | ||
水閥及** | 水閥型式 | 高壓不銹鋼球閥，10MPa | |
**方式 | 手動 ，電氣** | ||
噴水桿噴嘴型式 | 高壓洗滌型 | ||
續表1主要部件型式與參數
華通牌HCQ5071TXSQL6洗掃車 | ||
掃盤降塵系統 | 電動水泵，灑水噴嘴。與高壓清洗系統共水濾、水箱等 | |
清 掃 系 統 | 型式 | 在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。 |
掃刷直徑 | φ800mm | |
掃盤傾角調整 | 前傾：4°-6°；外傾2°-4° | |
吸 嘴 | 型式 | 雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量8），吸嘴體與路面隨動。液壓驅動電氣自動**吸嘴升降，彈簧浮動懸掛。 |
吸管直徑 | 2Xφ200mm兩根。 | |
工作時剛性部分離地間隙 | 5-10mm | |
左右噴桿 | 噴桿擺動 | 氣缸驅動，電氣自動**，擺動角78° |
噴桿離地高度 | 隨吸嘴借吸嘴輪與路面隨動，離地高度280mm | |
噴嘴總數量 | 8只，每側4只 | |
